一、带限位开关和电磁阀的进口气动执行器概述

气动阀门就是借助压缩空气驱动的阀门。气动阀采购时只明确规格、类别、工压就满足采购要求的作法，可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。美国威盾VTON气动阀门主要有气动蝶阀，气动球阀，气动调节阀等；

美国威盾VTON的气动执行器通过CAD三维模型创新优化设计，外形美观紧凑、现代化的造型；并采用实用新型材料、新工艺，使产品的质量、性能更加可靠；多规格选型更经济实惠；产品全面符合Z新国际标准技术规范，满足现在和未来的需求。

Pneumatic valves are valves driven by compressed air. The method of purchasing pneumatic valves that only specify the specifications, categories, and working pressure to meet the procurement requirements can be used to control the flow of various types of fluids such as air, water, steam, various corrosive media, mud, oil, liquid metal, and radioactive media. The American Weidun VTON pneumatic valves mainly include pneumatic butterfly valves, pneumatic ball valves, pneumatic control valves, etc;

VTON's pneumatic actuators are innovatively optimized through CAD 3D models, with a beautiful, compact, and modern appearance; And adopt practical new materials and new processes to make the quality and performance of the product more reliable; Multi specification selection is more cost-effective; The product fully complies with the Z new international standard technical specifications, meeting current and future needs.

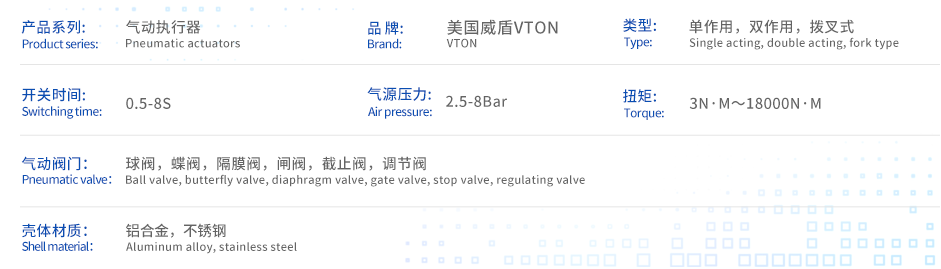

二、带限位开关和电磁阀的进口气动执行器性能参数

三、带限位开关和电磁阀的进口气动执行器特点

限位开关是气动阀门很重要的附件

阀门限位开关盒是自动控制系统中检测阀门状态一种现场仪表，用以将阀门的开启或关闭位置以开关量的信号输出，远程控器接收或计算机寻访采样，确认后执行下一步程序．该产品也可以作为自控系统中重要的阀门连锁保护及远程报警指示之用。

◆ 三维位置指示器能够清楚的显示阀门所处的位置。

◆ 压铸铝合金壳体，粉末涂层，紧凑设计外型美观，减少阀门包装体积，质量可靠。

◆ 双线接口 双1/2 NPT管接口。

◆ 信号反馈器。

◆ 开关位置可由指示器清楚辨识。

◆多接点内接线路板 内部8个触点接线板符合微型开关的标准，DPDT开关可选、接近开关、磁性开关可选并可用于电磁阀的连接。

◆“快速位置”凸轮； ITS-100限位开关的可调节凸轮通过花键和弹簧安装；开关凸轮的位置不用工具即可进行快速调整。

◆ 用PCB板代替接线，防止短路。

◆环境温度：-25～85℃，防护等级：IP67，可选IP68，防爆等级:ExdII BT6、Eexd IICT6,符合EN50014/50018标准。

◆ 双接线口，标准接点，接线安全、方便。

◆ 支架易于安装有4种支架符合NAMUR标准，支架符合ISO5211标准，任何转动执行器借可容易地进行安装。

◆ 防脱螺栓，拆装时螺栓附在上盖上不会脱落。

◆ 安装方便，不锈钢主轴连接部分及安装支架均符合 NAMUR 标准。

◆ 防腐蚀。

◆外部涂层：聚酯涂层（黑）。

◆支架材质可选用 SS304 。

◆有标准型和防爆型两种。

—开关单独安装，维护更换方便

—坚固紧凑的设计

压铸铝体

—快置凸轮机构

弹簧固定凸轮

不用工具即可设置

初始设置后不用再调整

—安装方便

NAMUR标准不锈钢轴与支架。

支架连接孔设计合理，安装方便

防 护:防水IP 67/NEMA4 &4X、IP68

环 境:-20℃～+80℃

接 线:2×NPT1/2、PF 1/2"、PT ½"、M20、PG13.5

端 子:8 Points（0.08-2.5mm2)

位置指示:关：红；开：黄

开 关:机械开关switch×2、接近开关sensor×2

外部涂层:聚酯涂层（黑或其它）

安装尺寸:30*80*20或者30*130*30

转 轴:标准轴（17mm）、加长轴
