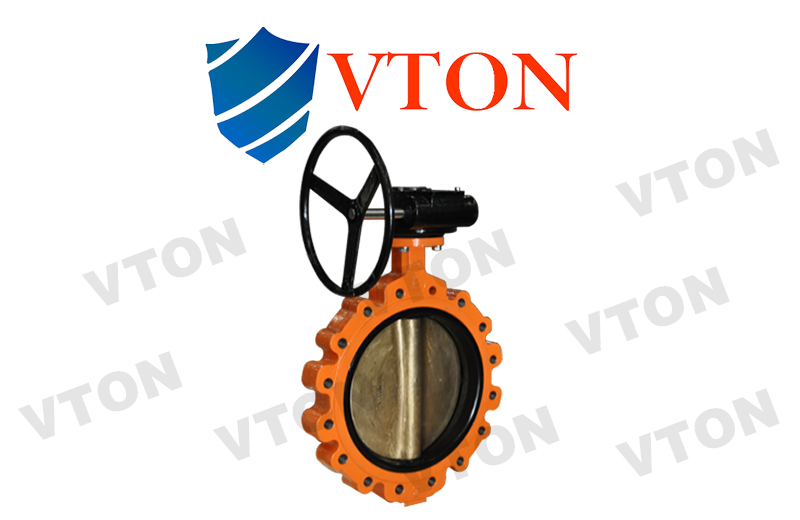

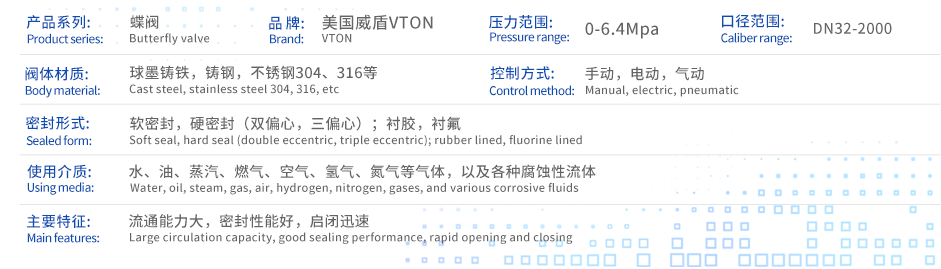

一、进口美标蝶阀产品概述

进口美标蝶阀，American Standard butterfly valve，也叫美标法兰蝶阀，美标磅级蝶阀，美国石油标准蝶阀，美标不锈钢蝶阀，是指设计和制造安装美国标准API或者ANSI的蝶阀，主要结构特征分为凸耳式、对夹式和法兰式等三偏心结构，压力等级为150LB，300LB，600LB，900LB，1500LB蝶阀。

美国威盾VTON美标蝶阀主要产品有铸钢美标蝶阀，不锈钢美标蝶阀，美标法兰蝶阀，美标对夹蝶阀，美标凸耳蝶阀，广泛应用于石油、化工及工业环保水处理、高层建筑、给排水等管道上。

二、进口美标蝶阀产品特征

1、是三偏心结构，密闭性能可靠，确保开启时蝶板不接触密封座，消除了密封座不均匀负载，延长了使用寿命、确保可靠的密封性能，具有耐高温、耐磨损、耐腐蚀等优点

2、无摩擦关闭
3、防吹出式阀杆
4、ISO 5211 顶法兰
5、可选加长阀杆
6、可选硬质合金阀座

1. It is a three eccentric structure with reliable sealing performance, ensuring that the butterfly plate does not come into contact with the sealing seat when opened, eliminating uneven loads on the sealing seat, extending its service life, and ensuring reliable sealing performance. It has advantages such as high temperature resistance, wear resistance, and corrosion resistance

2. Friction free closing

3. Blowout proof valve stem

4. ISO 5211 Top flange

5. Optional extended valve stem

6. Optional hard alloy valve seat

四、进口美标蝶阀技术参数

公称通径：DN50-900		公称压力（Lb）：150-300
壳体试验压力（MPa）：2.2-5.5		适用温度（℃）：≤350℃
阀体材质：WCB、304SS、316SS		蝶板材质：WCB、304SS、316SS
填料：柔性石墨，聚四氟乙烯		手轮：QT450-10
密封圈：聚四氟乙烯，304，316		阀杆：2Cr13、304SS、316SS
垫片：柔性石墨，聚四氟乙烯		制造标准：VTON

五、进口美标蝶阀主要外形连接尺寸

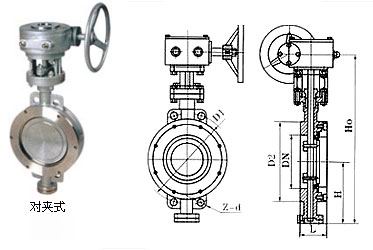

对夹式美标蝶阀外形尺寸(mm)
公称通径		结构长度（标准值）		外形尺寸（参考值）		连接尺寸（标准值）
公称通径		L	L1	H	H0	D	D1	D2	M	Z-d
2"	50	43	108	110	345	152	120.5	92	M18	4-19
3"	80	49	114	125	380	190	152.5	127	M18	4-19
4"	100	56	127	145	415	229	190.5	157	M18	8-19
5"	125	64	140	165	455	254	216	186	M20	8-22
6"	150	70	140	175	545	279	241.5	216	M20	8-22
8"	200	71	150	210	645	343	298.5	270	M20	8-22
10"	250	76	160	250	695	406	362	324	M24	12-25
12"	300	86	178	285	830	483	432	381	M24	12-25
14"	350	92	190	320	900	533	476	413	M27	12-29
16"	400	102	216	355	980	597	540	470	M27	16-29
18"	450	114	222	380	1030	635	578	533	M30	16-32
20"	500	127	229	415	1110	699	635	584	M30	20-32
24"	600	154	267	475	1305	813	749.5	692	M33	20-35
30"	750	165	292	580	1525	985	914	857	M33	28-35
32"	800	190	318	630	1585	1060	978	914	M39	28-41
36"	900	203	330	680	1765	1168	1085	1022	M39	32-41

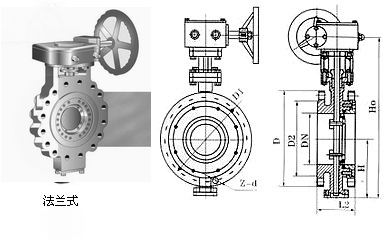

法兰式美标蝶阀外形尺寸(mm)
公称通径		结构长度（标准值）	外形尺寸（参考值）		连接尺寸（标准值）
公称通径		L	H	H0	D1	D2	M	Z-d
6"	150	70	175	545	241.5	216	M20	8-22
8"	200	71	210	615	298.5	270	M20	8-22
10"	250	76	250	695	362	324	M24	12-25
12"	300	86	285	830	432	381	M24	12-25
14"	350	92	320	900	476	413	M27	12-29
16"	400	102	355	980	540	470	M27	16-29
18"	450	114	380	1030	578	533	M30	16-32
20"	500	127	415	1110	635	584	M30	20-32
24"	600	154	475	1305	749.5	692	M33	20-35
30"	750	165	580	1525	914	857	M33	28-35
36"	900	203	680	1765	1085	1022	M39	32-41

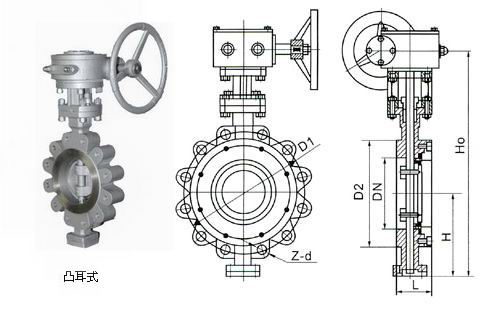

凸耳式美标蝶阀外形尺寸(mm)
公称通径		结构长度（标准值）	外形尺寸（参考值）		连接尺寸（标准值）				参考重量（kg）
公称通径		L	H	H0	D1	D2	M	Z-d	参考重量（kg）
6"	150	76	175	545	270	216	M20	12-22	29
8"	200	89	210	615	330	270	M24	12-26	38
10"	250	114	250	695	387	324	M27	16-29	58
12"	300	114	285	830	451	381	M30	16-32	81
14"	350	127	320	900	514	413	M30	20-32	119
16"	400	140	355	980	591	470	M33	24-35	149
18"	450	152	380	1030	628	533	M33	24-35	198
20"	500	152	415	1110	686	584	M33	24-35	215
24"	600	178	475	1305	813	692	M39	24-41	436
30"	750	229	580	1525	997	857	M45	28-49	528
36"	900	241	680	1765	1168	1022	M50	32-52	843
