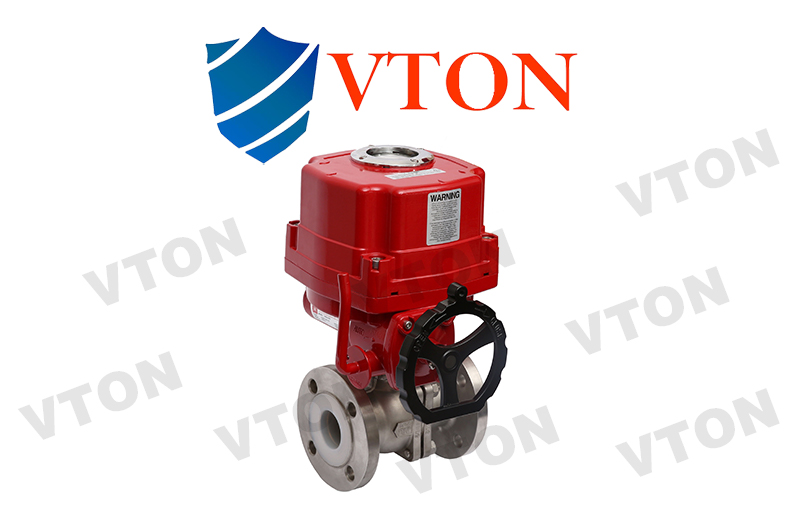

一、进口电动四氟软密封球阀产品概述
美国威盾VTON的电动球阀只需要旋转90°即可全关全开。阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。电动法兰球阀适用于两位切断、调节的场合。主要分为两大类：
电动软密封球阀和电动硬密封球阀，电动软密封球阀主要适用于温度低于250度以内的介质。电动硬密封球阀主要适用于250度以上的介质。
该阀密封性能优良、流通能力大、装卸维护方便、流阻小、密封可靠，甚至切断。电动球阀体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高，球阀与执行器采用直连方式，内置伺服系统，无须另配伺服放大器，
输入输出信号4-20mA及220VAC电源即可控制运转。电动法兰球阀具有连线简单、结构紧凑、动作稳定可靠等优点。
电动球阀是一种重要的电动阀门类，在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体，球体随阀杆转动，实现阀门的开启或关闭。
电动法兰球阀可实现对石油、化工、造纸、冶金、污水处理、油罐车等运输管道内介质的切断和流通。
VTON's electric ball valve only needs to be rotated 90 ° to fully close and fully open. The valve body channel and the connecting pipe have the same diameter, and the medium can flow almost without any loss. Electric flange ball valves are suitable for two-point cutting and adjustment situations. It is mainly divided into two categories:
Electric soft sealed ball valves and electric hard sealed ball valves are mainly suitable for media with temperatures below 250 degrees. Electric hard sealed ball valves are mainly suitable for media above 250 degrees.
The valve has excellent sealing performance, large flow capacity, convenient loading and unloading maintenance, low flow resistance, reliable sealing, and even cut-off. Electric ball valves have small size, light weight, high thrust, strong functionality, built-in servo amplifiers, easy operation, and high reliability. The ball valve and actuator are directly connected, with an built-in servo system, without the need for additional servo amplifiers,
Input and output signals of 4-20mA and 220VAC power supply can control the operation. Electric flange ball valves have the advantages of simple connection, compact structure, stable and reliable operation.
Electric ball valves are an important type of electric valve, widely used in fields such as petrochemicals and long-distance pipelines. Its closing component is a partially spherical body with a hole, which rotates with the valve stem to achieve the opening or closing of the valve.
Electric flange ball valves can achieve the cutting and circulation of media in transportation pipelines such as petroleum, chemical, papermaking, metallurgy, sewage treatment, and oil tank trucks.
二、进口电动四氟软密封球阀性能参数
| 公称通径：DN15-300mm | 额定流量系数Kv：21-7359 | |
| 公称压力：1.6-6.4Mpa | 泄漏量：软密封（零泄漏） | |
| 阀体形式：两段式阀体(浮动球体)、两段式阀体(固定球体) | 阀芯形式：“O”型球形阀芯 | |
| 密封填料：聚四氟乙烯(PTFE)、金属石墨缠绕垫片 | 连接形式：法兰、焊接、螺纹 | |
| 流量特性：近似快开特性 | 可调范围：250:1、350:1 | |
| 基本误差：±1% | 死区：≤1% | |
| 回差：≤1% | 适用温度{密封面}：（四氟密封）PTFE≤180℃、（对位聚苯）PPL≤280℃、（金属密封）H≤650度 | |
| 配置执行机构：可配YH、YHQ、3410等系列角行程电动执行机构 | 控制方式：开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
三、进口电动四氟软密封球阀执行器技术参数
执行器类别 | YH系列执行器参数 | 3410R系列执行器参数 | YHQ系列执行器参数 |
电源电压 | 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC | ||
输出力矩 | 50N·M～2000N·M | 50N·M～1500N·M | 50N·M～3000N·M |
动作范围 | 0～90° 0～360° | 0～90° | 0～90°、0°～270°可选 |
控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) | ||
动作时间 | 15秒/30秒/60秒 | 10秒/15秒/30秒 | 18S～112S |
保护装置 | 过热保护 | 过载保护 | 内置过热保护、过载保护 |
环境温度 | -30°～60° | -30°～60° | -20℃～+70℃ |
手动操作 | 同附带手柄操作 | 同附带手柄操作 | 机械离合机构，配手轮操作 |
机械限位 | 电气、机械二重限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
防护等级 | IP65 | IP55 | IP65、IP67、可定制IP68 |
防爆等级 | 无防爆 | ExdⅡ BT4 | ExdⅡ BT4,ExdⅡ CT6 |
位置测量 | 可选装开关或电位计 | 比例控制单元 | 电位计、比例控制单元 |
驱动电机 | 8W/E | AC可逆电机 | 鼠笼式异步电机 |
进线接口 | PE1/2〞进线线锁 | 2-PF 1/2〞进线线锁 | 2个 PF 3/4” |
壳体材料 | 铝合金 | 钢，铝合金 | 钢，铝合金，铝青铜，聚碳酸脂 |
外涂层 | 干粉，环氧聚酯，具有超强防腐功能 | ||
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 | |||
适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次 | |||
四、进口电动四氟软密封球阀主要零件材料
| 阀体：WCB、304(CF8)、316(CF8M)、316L(CF3M) | 球体：2Cr13+氮化处理、304、316、316L | |
| 阀杆：2Cr13、304、316、316L | 阀座密封圈：PTFE(聚四氟乙烯)、PPL(对位聚苯) | |
| 填料：V型PTFE四氟填料、柔性石墨 | 制造标准VTON |
