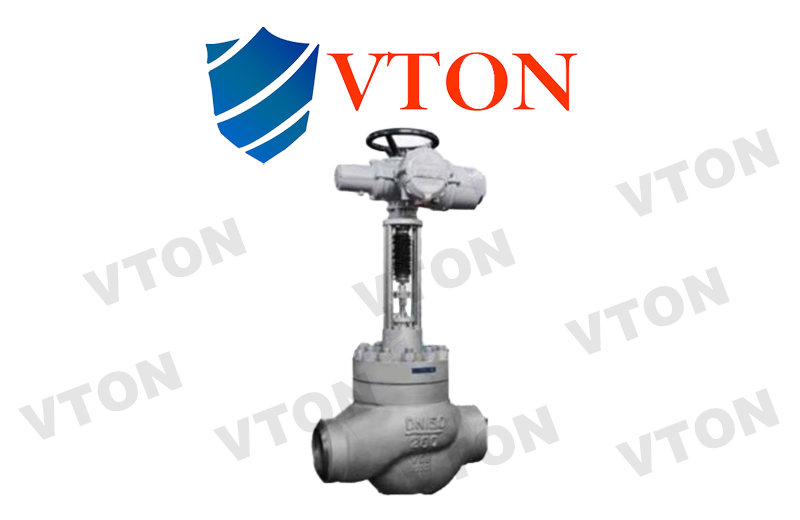

一、进口电动高压调节阀概述

品牌：美国威盾VTON

进口电动高压调节阀（Electric high-pressure regulating valve）又称抗气蚀、低噪声、高压差调节阀、是美国威盾公司工程技术人员为满足50-600MW火力发电机组配套而开发的新型调节阀，该系列产品经过多次的改进，不继完善，具有新颖性和先进性。压力范围：6.4Mpa-80Mpa，600LB-5000LB

The imported electric high pressure regulating valve, also known as cavitation resistant, low-noise, high differential pressure regulating valve, is a new type of regulating valve developed by engineers and technicians of VeShield to meet the requirements of 50-600MW thermal power generating units. This series of products have been improved many times, and are not perfect. They are novel and progressiveness. Pressure range: 6.4MPa-80Mpa, 600LB-5000LB

二、进口电动高压调节阀用途案例

安装在电厂锅炉高压差管道上作流量、压力调节用，也可用于各种高压水，气体的压力，温度或者流量的调节。

三、进口电动高压调节阀结构特征

1、进口电动高压调节阀采用完合拆装式结构，操作力距小，阀腔内件（包括阀座、阀芯、节流组件、密封件等）均可从并阀腔取出，维护保养十分方便，阀体不需从管道上割下，可长期使用。

2、阀芯为柱塞体平衡式结构，操作力距小，调节灵敏高。

3、节流组件由多孔板集流式节流环与套筒式节流套组成，且配以均流罩，因此具有小流量高压差无气蚀、大流量、调节性能好，流体排出梳流无噪音的综合特性，完全满足了高压差等苛刻工况的要求，有效地实现了高温、高压差流体的流量调节控制，可调性好，调节精度高。

4、节流环可在阀门工作行程的55%之内，实现多级减压节流

5、阀芯和阀座密封面堆焊司钛莱硬质合金，抗冲刷、耐蚀。

四、进口电动高压调节阀参数

型式 ：锻、铸直通式阀体

公称通径：50、65、80、100、175、225、250、300

公称压力：PN25、32Mpa或ANSI 1500  ANSI2500

连接形式：BW焊接（或用户要求）

材料：WCB、25、20CrMo

上阀盖：WCB、25、20CrMo

填料：柔性石墨或其他

介质温度：≦300°、≦450°

阀内组件：柱塞平衡式、套筒式

流量特性：等百分比或线性

阀座型式：2Cr13,或其它不锈钢渗氮或焊硬质合金

阀芯材料：2Cr13,或其它不锈钢渗氮或焊硬质合金

五、执行机构

型式：VTDAG电子式电动执行器等

阀作用方式：电关或电开式

六、进口电动高压调节阀额定流量系数（KV）值

1—800T/h(按用户提拱的实际工艺参数设计制造

七、进口电动高压调节阀主要性能介绍

基本误差：    ±2.5

回    差：    2%

死    区：    2.5%

泄 漏 量：    符合ANSIB16.104-1976IV或VI级
