一、进口气动流量调节阀概述

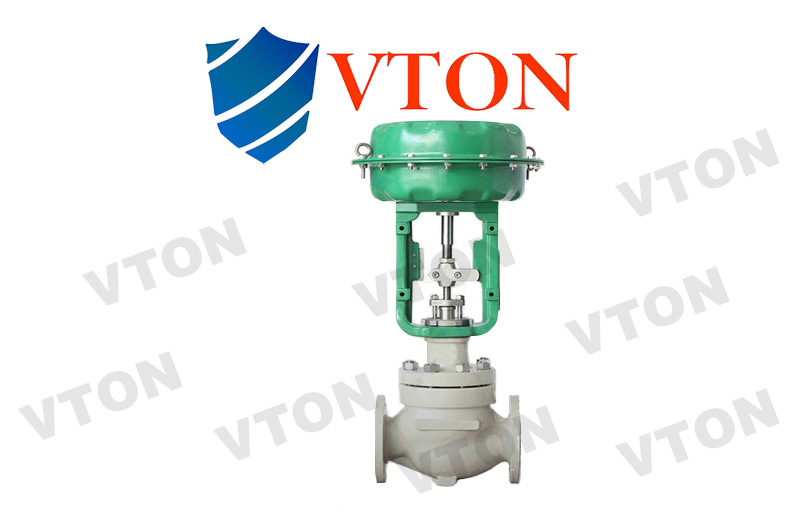

进口气动流量调节阀（美国威盾VTON），Pneumatic flow control valve，也叫进口气动流量控制阀，由气动薄膜多弹簧执行机构和精小型单座阀组成，以压缩空气为动力源，借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动气动执行器，来对阀芯的开度进行调节，对介质的流量进行自动化控制的流量调节阀。

Pneumatic flow control valve (VTON), also known as imported pneumatic flow control valve, is composed of a pneumatic thin film multi spring actuator and a small single seat valve. It uses compressed air as the power source and uses accessories such as an electrical valve locator, converter, solenoid valve, and holding valve to drive the pneumatic actuator to adjust the opening of the valve core and automatically control the flow of the medium. It is a flow control valve.

进口气动流量调节阀使用于各种流量压力等级的流量调节，有PN1.6、4.0、6.4、16、25MPa。适用于水、蒸汽、各种气体、液体的流量调节阀。

二、进口气动流量调节阀结构特征

型式：直通单座铸造球型阀

公称通径：10、15、20、25、32、40、50、65、80、100、125、150、200mm

公称流量：PN1.6、4.0、6.4、16、25MPa

法兰标准：ANSI B16.5 ，JB/T79.1-94、79.2-94等

材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）、铬钼钢等

上阀盖：标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封-40～+350℃

压盖型式：螺栓压紧式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

结构形式：标准型、散热型、低温型、波纹管密封型、保温夹套型和衬氟型

三、进口气动流量调节阀阀内组件

阀芯型式：单座柱塞型阀芯

流量特性：等百分比特性和线性特性

材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。

四、进口气动流量调节阀的执行机构

型式：美国威盾VTON多弹簧薄膜式执行机构

弹簧范围：20～100（标准）、40-200、80-240、20-60、60-100KPa

膜片材料：丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气流量：140～400KPa

气源接口：RC1/4"

环境温度：-30℃～+70℃
