一、进口先导式电磁阀概述

品牌：美国威盾VTON

阀前后存在压力差，大通径选用先导式电磁阀。

进口先导式电磁阀，Pilot solenoid valve，通电时，依靠电磁力提起阀杆，导阀口打开，此时电磁阀上腔通过先导孔卸压，在主阀芯周围形成上低下高的压差，在压力差的作用下，流体压力推动主阀芯向上移动将主阀口打开；断电时，在弹簧力和主阀芯重力的作用下，阀杆复位，电磁阀上腔压力升高，流体压力推动主阀芯向下移动，主阀口关闭。

When the pilot solenoid valve is energized, it relies on electromagnetic force to lift the valve stem, and the pilot valve port opens. At this time, the upper chamber of the solenoid valve relieves pressure through the pilot hole, forming an upper, lower, and higher pressure difference around the main valve core. Under the action of the pressure difference When the main valve is closed, the fluid pressure pushes the main valve core to move upward and opens the main valve port; when the power is turned off, under the action of the spring force and the gravity of the main valve core, the valve stem resets, the pressure in the upper chamber of the solenoid valve increases, and the fluid pressure pushes the main valve core Move downward and the main valve port is closed.

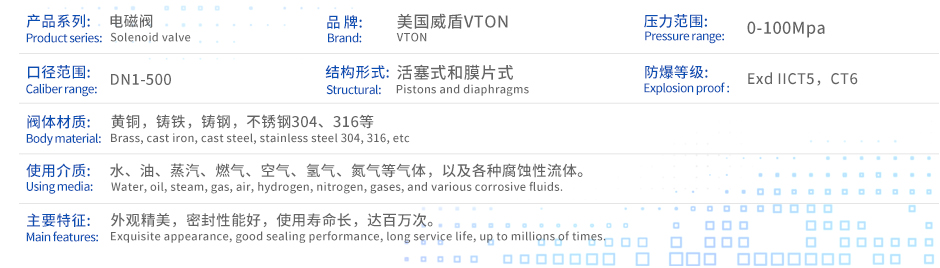

二、进口先导式电磁阀技术参数

规格尺寸：DN50-100mm

原理结构：分步直动导向活塞式

工作环境温度：-10-+50℃ -40-+80℃

线圈工作温度： <+50℃、<+85℃

控制方式：常闭、常开

流通流体压力： 6bar 、10bar、16bar、25bar、40bar

阀体材质：铸铁、铸钢、不锈钢304、316。（铸铁不能用在腐蚀流体上）

适用介质：气、水、油、蒸汽、燃气、腐蚀性流体。
介质温度：-200~+350℃。
介质粘度：小于50CSt （大于50时需定制）。
防护性能：防水、防爆（Exd IICT5）、防腐。
阀芯材质：均为不锈钢。
接线方式：接线座式、引线式、插头式。
电源电压：DC12、DC24V、DC36V、DC110V、DC127V、DC220V、DC380V；

          AC24V、AC36、AC110V、AC127V、AC220V、AC380V。
连接方式：法兰

泄 漏 量：零
备注：特殊型可定制。

三、进口先导式电磁阀应用范围

性能特点：通用性广、灵敏性高、严密性强、寿命性长

应用领域：给水排水、医疗、食品、冶金、石油化工、烟草、消防设备、楼宇自控、电力设备、纺织、包装设备、船舶工业、清洗设备、干燥设备、锅炉、灌装计量等
